Измерительное оборудование используемое в тестировании

Подход к тестированию и измерительный прибор:

  • USB-тестер который использовался для определения протоколов быстрой зарядки - Power-Z KM003C(Amazon), (AliExpress).

  • KM003C версия прошивки: 1.8.7

​​

USB кабели использованные при тестировании:

  • UsbC-UsbC USB4 PD3.1 EPR 240W

  • UsbC-UsbC SuperVOOC compatible

  • UsbA-UsbC VOOC/SuperVOOC 2.0 compatible

  • UsbA-UsbC Xiaomi Hypercharge 6A 120W original

  • UsbA-UsbC Vivo SuperFlash 6A 120W compatible


⇧ to the table of contents ⇧
Anker GaNPrime 240W (3C1A) (Amazon link) (AliExpress link)

Ключевые параметры продукта:

  • Невероятная суммарная мощность 240Вт позволяет заряжать мощные ноутбуки, смартфоны и другие USB-устройства одновременно с максимальной мощностью!

  • Независимый порт UsbC1 (140 Вт).

  • Порт UsbC1 поддерживает современный AVS протокол

  • Power IQ 4.0 технология плавного перераспределения избыточного бюджета мощности между портами без перебоев в питании подключенных устройств при подключении/отключении.

  • Относительно компактный и тяжелый (благодаря более мощному радиаторау внутри), что является преимуществом для настольного зарядного устройства.

  • Очень хорошее энергопотребление в режиме ожидания (около 0,15 Вт).

  • Коррекция коэффициента мощности.

  • Премиальные материалы и отличный дизайн

  • Впечатляющий толстый шнур переменного тока и надежное соединение с зарядным устройством.

  • Эффективность преобразования энергии около 90% (даже при 25% нагрузки)

Недостатки продукта:

  • Верхний порт UsbC1 может быть привередлив к некоторым кабелям EPR. У меня есть один (из 6) кабель с чипом PD3.1 EPR от e-maker, который не был распознан этим портом.

Другие заметки по продукту:
  • Видеообзор и тест этого адаптера питания можно посмотреть на YouTube здесь.

​

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • USB-C1(Top Type-C Port) 5V3A, 9V3A, 15V3A, 20V5A, 28V5A (140W Max)

  • USB-C2 /USB-C3: 5V3A, 9V3A, 15V3A, 20V5A (100W Max)
    USB-A: 5V3A, 5V4.5A, 9V2A, 12V1.5A, 4.5V5A, 10V2.25A (22.5W Max)​

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C1(140W) port:

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • PD3.1 140W EPR, AVS, PPS, QC5 (Fixed 5V,9V,15V-3A,20V-5A, PPS: 3.3-11V-5A, EPR 28V-5A, AVS 15-28V 140W)

  • BC1.2(DCP 5V1.5A)

USB-C2/C3(100W) ports:

  • FCP 24W (5.2V2A, 9V2A,12V2A)

  • SCP 22W (5V-12V, 0.03A-4A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • PD3.0 100W, PPS, QC4+ (Fixed 5V,9V,15V-3A,20V-5A, PPS: 3.3-11V-5A)

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

USB-A port:

  • FCP 24W (5.2V2A, 9V2A,12V2A)

  • SCP 22W (3.3V-12V, 0.03A-4A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • MTK PE+1.1/2.0 - not detected

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

Anker 240W 3C1A USB-C Charger, Prime GaN Power Supply, 4-Port Fast Charger
⇧ to the table of contents ⇧
Amazon Basics USB 65W (1C)
​
Ключевые параметры продукта:

  • Встроенная защита от перенапряжения, перегрева и короткого замыкания для безопасности подключенных устройств

  • Поддержка 12В! (не многие адаптеры на рынке поддерживают этот нестандартный для PD протокол). Это очень полезно в случае, если вы хотите заменить обычный адаптер постоянного тока 12 В на 5,5x2,5/2,1мм разъем с помощью кабеля usb-dc.

  • Он имеет идеальное энергопотребление в режиме ожидания, коррекцию коэффициента мощности и высокую эффективность преобразования энергии.

Недостатки продукта:

  • Он поддерживает только протокол PD и QC4, без PPS и других протоколов быстрой зарядки. Однако телефоны Samsung могут воспользоваться преимуществами быстрой зарядки по протоколу PD даже без PPS.

  • Только один порт для зарядки UsbC.

Другие заметки по продукту:
  • Видеообзор и тест этого адаптера питания можно посмотреть на YouTube здесь.
​

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • UsbC 65W: 5V,9V,12V,15V-3A, 20V-3.25A​

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C port:

  • PD3.0 65W (Fixed 5V,9V,12V,15V-3A,20V-3.25A)

  • BC1.2(DCP 5V1.5A)

Amazon Basics USB 65W (1C)
⇧ to the table of contents ⇧
SlimQ 150W PD3.1 (3C1A) (Amazon) (SlimQ web site)​

Ключевые параметры продукта:

  • Порты USB-C1/C2 поддерживают PD3.1 с мощностью до 140Вт каждый.

  • Порт USB-C3 поддерживает PD3.0 мощностью до 100Вт.

  • Порт USB-A поддерживает быструю зарядку QC.

  • Потрясающие аксессуары для путешествий уже в комплекте:

    • кабель UsbC-UsbC с низким сопротивлением (80 мОм) 240Вт, 480Мбит/с.

    • 4 международных адаптера: UK, AU, ЕС, KR + адаптер имеет вилку США

    • 1,8 м удлинительный шнур переменного тока, т.е. вам не нужно подключать адаптер непосредственно к розетке.

  • Реализованы многочисленные функции безопасности, такие как: защита от перегрева, перенапряжения, перегрузки по току и короткого замыкания, используются невоспламеняющиеся материалы и т.д.

  • Поддержка 12В! (не многие адаптеры на рынке поддерживают этот нестандартный для PD протокол). Это очень полезно в случае, если вы хотите заменить обычный адаптер постоянного тока 12 В на 5,5x2,5/2,1мм разъем с помощью кабеля usb-dc.

  • В случае одновременного использования портов USB он может обеспечить распределение мощности без сброса питания по другим портам по следующим сценариям: 140Вт или 100Вт+45Вт или 65Вт+45Вт+45Вт или 65Вт+45Вт+22Вт+18Вт.

Недостатки продукта:

  • пока не выявлены :)

Другие заметки по продукту:

  • n/a

​

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • Usb-C1/C2:

    • PD2.0-3.0, PD3.1, PPS, QC2.0-4.0+, Apple 2.4A, Samsung 2.0A, FCP, SCP, AFC, PE1.0-2.0, BC1.2

    • Max140W, 10V2A, 5V3A, 9V3A, 12V3A, 15V3A, 20V5A, 28V5A

  • Usb-C3:

    • PD2.0-3.0, PPS, QC2.0-4.0+, FCP, SCP, AFC, PE.

    • Max100W, 10V2A, 5V3A, 9V3A, 12V3A, 15V3A, 20V5A

  • Usb-A:

    • QC2.0-3.0, Samsung 2.0A, Apple 2.4A, FCP, SCP, AFC, BC1.2.

    • Max18W, 5V3A, 9V2A, 12V1.5A​

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C(1-2) ports:

  • FCP 18W (5.2V2A, 9V2A,12V1.5A)

  • SCP 22W (3.3V-10V, 0.03A-2.2A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • MTK PE+1.1/2.0

  • PD3.1 140W EPR, PPS, QC5 (Fixed 5V,9V,12V,15V-3A,20V-5A, PPS: 3.3-20V-5A, EPR 28V-5A, AVS - not detected)

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

USB-C(3) port:

  • FCP 18W (5.2V2A, 9V2A,12V1.5A)

  • SCP 18W (3.3V-10V, 0.03A-1.8A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • MTK PE+1.1/2.0

  • PD3.0 100W, PPS, QC5 (Fixed 5V,9V,12V,15V-3A,20V-5A, PPS: 3.3-20V-5A)

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

USB-A port:

  • FCP 18W (5.2V2A, 9V2A,12V1.5A)

  • SCP 18W (3.3V-10V, 0.03A-1.8A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • MTK PE+1.1/2.0

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

SlimQ 150W PD3.1 (3C1A)
SlimQ UsbC 240W cable
SlimQ UsbC 240W cable
SlimQ UsbC 240W cable
SlimQ UsbC 240W cable
⇧ to the table of contents ⇧
Xiaomi 120W Hypercharge (1C). (Amazon) (AliExpress)

​
Ключевые параметры продукта:

  • Быстрая зарядка смартфонов Xiaomi мощностью до 120Вт!

  • Технология GaN позволяет получить более 90% преобразования энергии из переменного в постоянный ток и низкое энергопотребление в режиме ожидания

  • Зарядное устройство сертифицировано по 6 классу энергоэффективности

  • Оригинальный кабель UsbA-UsbC позволяет переключиться на протокол быстрой зарядки PD3.0 (65 Вт) и заряжать ноутбуки или другие смартфоны.

Недостатки продукта:

  • Только один порт UsbA, портов UsbC нет

  • Отсутствие разнообразных протоколов быстрой зарядки

Другие заметки по продукту:

  • Быстрая зарядка смартфонов xiaomi мощностью 120Вт возможна только с оригинальным кабелем Xiaomi 6A

​

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • USB-A: 120W max, 5V3A, 9V3A, 11V6A, 20V6A ​

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-A port:

  • QC2.0 (5V, 9V, 12V) - любой кабель

  • QC3.0 (3.6-20V) - любой кабель

  • PD3.0 65W (Fixed 5V,9V,15V-3A,20V-3.25A) - только проприетарный кабель Xiaomi

  • Xiaomi Hypercharge (PPS mode) 96W: (3.6V-11V 6A, 3.6V-20V 4.8A) - только с использованием проприетарного кабеля Xiaomi 6A KM003C не может определить в ходе тестирования все возможные стандарты быстрой зарядки Xiaomi.

  • BC1.2(DCP 5V1.5A) - любой кабель

Xiaomi 120W Hypercharge
⇧ to the table of contents ⇧
SlimQ M0002 DC to USB PD3.0 Charging Hub (DC5525, 2C2A) (Amazon) (SlimQ web site)

Ключевые параметры продукта:

  • Вход постоянного тока 5В-24В, общий разъем 5,5x2,5 мм.

  • Выход PD3.0/PPS/QC.

  • 2 UsbC выхода PD3.0 (5-15V3A, 20V5A -100W)

  • 2 UsbA выхода QC3.0 (5-9V/3A, 12V2.5A - 30W).

  • Это модуль buck-boost, он может как понижать напряжение, так и увеличивать например с 12В до 20В, что является выдающейся и очень удобной особенностью.

  • Хороший дизайн, мягкий силиконовый противоударный бампер.

  • Поддержка 12В! (не многие адаптеры на рынке поддерживают этот нестандартный для PD протокол). Это очень полезно в случае, если вы хотите заменить обычный адаптер постоянного тока 12 В на 5,5x2,5/2,1мм разъем с помощью кабеля usb-dc.
  • Очень низкое энергопотребление на холостом ходу! - всего 0,03 Вт.
Недостатки продукта:

  • Штекер DC 5,5x2,1мм не совместим с входом DC 5,5x2,5мм адаптера.

Другие заметки по продукту:

  • Вы можете использовать автомобильный выход 12В в качестве источника постоянного тока.

  • В качестве источника постоянного тока можно использовать любое зарядное устройство в том числе для ноутбука с разъемом 5,5x2,5 или с адаптером на 5,5x2,5мм.

​

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • UsbC:

    • PD3.0, PPS,QC2.0-4.0, Apple, FCP,SCP, AFC, SFCP, PE

    • 100W, 5-15V3A, 20V5A

  • UsbA:

    • QC2.0-3.0, Apple2.4A, FCP, SCP, AFC, PE

    • 30W 5-9V/3A, 12V2.5A

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C port (both ports):

  • FCP 18W (5.2V2A, 9V2A,12V1.5A)

  • SCP - not detected

  • AFC 18W (5V2A,9V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • SFCP - not detected

  • MTK PE - not detected

  • PD3.0 100W, PPS, QC5 (Fixed 5V,9V,12V,15V-3A,20V-5A, PPS: 3.3-21V-3A)

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

USB-A port (both ports):

  • FCP 18W (5.2V2A, 9V2A,12V1.5A)

  • SCP 22W (3.3V-5.5V, 0.03A-5A)

  • AFC 18W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V)

  • QC3.0 (3.6-12V)

  • MTK PE+1.1/2.0

  • BC1.2(DCP 5V1.5A)

  • APPLE 2.4A

SlimQ DC to USB PD3.0 Charging Hub
⇧ to the table of contents ⇧
XY-PDS100 DC/PD to USB(1C1A) converter (Amazon) (AliExpress)
Ключевые параметры продукта:

  • Алюминиевый корпус, который способствует охлаждению устройства.

  • Экран, отображающий выходное напряжение и ток.

  • Вход DC12-28V 5.5x2.1mm jack или UsbC (PD) преобразует энергию в UsbC и UsbA на выходе (различные протоколы быстрой зарядки).

  • Рекомендуется использовать входное напряжение не менее 21 В, чтобы получить максимальный выход PD20V5A (100Вт).

  • Поддержка 12В! (не многие адаптеры на рынке поддерживают этот нестандартный для PD протокол). Это очень полезно в случае, если вы хотите заменить обычный адаптер постоянного тока 12 В на 5,5x2,5/2,1мм разъем с помощью кабеля usb-dc.
  • Относительно недорогое устройство (11-15 USD на AliExpress)
Недостатки продукта:

  • Модуль работает по схеме buck (step down), т.е. он может только понижать напряжение.

Другие заметки по продукту:

  • Потребляемая мощность на холостом ходу 0,6Вт

  • Вы можете использовать автомобильный выход 12В в качестве источника постоянного тока.

  • Вы можете использовать любое зарядное устройство например для ноутбука в качестве источника постоянного тока с разъемом 5,5x2,5 или с адаптером 5,5x2,5.

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • PD2.0 PD3.0 PPS

  • QC4+/QC3.0

  • Huawei SCP/FCP

  • VOOC/ Dash

  • Apple 2.4A.

  • Samsung AFC

  • VIVO 9V2A double motor.

  • PE+2.0

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C port:

  • FCP 24W (5V2A, 9V2A,12V2A)

  • SCP 25W (3.4V-5.5V, 0.5A-5A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V, 20V)

  • QC3.0 (3.6-20V)

  • SFCP (5V, 9V, 12V)

  • MTK PE+1.1/2.0

  • PD3.0 100W, PPS, QC5 (Fixed 5V,9V,12V,15V,20V-5A, PPS: 3.3-21V-5A)

  • BC1.2(DCP 5V1.5A)

  • SAMSUNG 5V2A

  • APPLE 2.4A

USB-A port:

  • FCP 24W (5V2A, 9V2A,12V2A)

  • SCP 25W (3.4V-5.5V, 0.5A-5A)

  • AFC 24W (5V2A,9V2A,12V2A)

  • QC2.0 (5V, 9V, 12V, 20V)

  • QC3.0 (3.6-20V)

  • SFCP (5V, 9V, 12V)

  • MTK PE+1.1/2.0

  • BC1.2(DCP 5V1.5A)

  • SAMSUNG 5V2A

  • APPLE 2.4A

  • VOOC

XY-PDS100 DC/PD to USB(1C1A) converter
⇧ to the table of contents ⇧
USB 3.1 QC (Quick Charge) to PD (power Delivery) converter/adapter (AliExpress)

Ключевые параметры продукта:

  • USB 3.1, пропускная способность 10 Гбит/с
    Преобразование порта UsbA в порт UsbC для зарядки или передачи данных.

Недостатки продукта:

  • По результатам фактических измерений режимы заряда по мощности и напряжению немного отличаются от спецификации продукта.

Другие заметки по продукту:

  • n/a

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • QC input: 5V3A/9V2A/12V1.5A/20V1.6A

  • PD output: 5V3A/9V2A/12V1.5A/20V1.6A

Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C port:

  • DCP

  • MTK PE+1.1/2.0

  • PD3.0 18W, Fixed: 5V2A, 9V2A, 12V1.5A

USB3.1 QC to PD adapter
⇧ to the table of contents ⇧

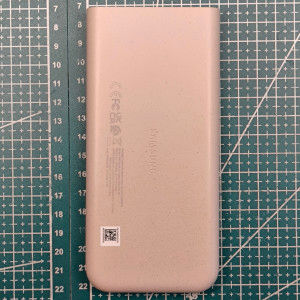

Samsung Battery Pack Powerbank 10000 mAh (2C), PD3.0, 25W (Amazon)

Ключевые параметры продукта:

  • Емкость 10000мАч (33Втч)

  • Выход - PD3.0, PPS - 25Вт

  • Вход - PD3.0 - 25Вт (9V/2.77A)!

  • 2 порта USB Type-C

  • Размер: 14,8 x 7 x 1,5 см.

  • Легкий вес - всего 210 г!

  • Очень хороший кабель UsbC-UsbC 60W с сопротивлением 56мОм

​

Недостатки продукта:

  • 25W распределяется между портами или полностью доступен только от одного порта.

​

Другие заметки по продукту:

  • n/a

​

Поддерживаемые протоколы зарядки, рекламируемые производителем:

  • PD fixed output: 5V/3A, 9V/2.77A

  • PD-PPS output: 3.3-5.9V/3A, 3.3-11V/2.25A

  • PD input: 5V/3A, 9V/2.77A

​

​Поддерживаемые протоколы зарядки определенные с помощью KM003C:

USB-C port:

  • DCP

  • PD3.0: 5V/3A, 9V/2.77A

  • PD-PPS: 3.3-5.9V/3A, 3.3-11V/2.75A

Samsung battery pack 10000mah 25W
Samsung battery pack 10000mah 25W
Samsung battery pack 10000mah 25W
⇧ to the table of contents ⇧
Other USB Power adapters

  • (HOT!) AOHI Magcube 140W USB C Charger PD3.1 (2C1A) (Amazon.com)  - поддержка 140W (28V5A) в обоих UsbC портах, независимые электрические схемы для каждого из портов, поддержка огромного кол-ва протоколов зарядки, включая китайские, поддержка PPS 3.3-21V/5A (а значит Google Pixel 9 Pro XL будет заряжаться на полной мощности 37W), поддержка нестандратного протокола PD 12V/3A.

  • SlimQ GAN USB C Charger 100W (2C2A) - Повышенное энергопотребление в режиме ожидания, но возможность перераспределения энергии без прерывания питания уже подключенных устройств, возможность подачи напряжения 12В.

  • SlimQ официальный веб-сайт - там можно купить переходники, кабели с еще большей выгодой, чем на Amazon.

  • Anker 737 GaNPrime, 120W USB C Charger (2C1A) - хорошая энергоэффективность, но все подключенные устройства испытывают перебои с питанием при подключении/отключении usb-устройств.

  • Anker 747 150W (3C1A) (Amazon.com) - умеренная эффективность преобразования энергии, все подключенные устройства испытывают перебои с питанием при подключении/отключении usb-устройств.

  • UGREEN 100W USB C Charger, 4-Port (3C1A) - умеренная энергоэффективность, все подключенные устройства испытывают перебои с питанием при подключении/отключении usb-устройств.

  • UGREEN 200W USB C Charger, Nexode 6 Ports GaN Desktop Charger (4C2A) - умеренная энергоэффективность, все подключенные устройства испытывают перебои с питанием при подключении/отключении usb-устройств.

  • UGREEN 300W 4C1A GAN charger - 140+65+65+30W or 140+65+45+20+22.5W

  • Baseus 100W 4-Port GaN II Charging Station (2C2A) - хорошая энергоэффективность, все подключенные устройства испытывают перебои с питанием при подключении/отключении usb-устройств.

  • Baseus 160W (2C1A) - Поддержка широкого спектра протоколов, включая PD3.1 и PPS, позволяет заряжать устройства Apple, Samsung и другие. Он способен выдавать 140Вт от одного порта.

  • Baseus slim charger 65W 1C1A - 16 mm 2-Port GaN Travel Adapter с AC коннекторами для стран EU, US, UK

  • Baseus 30W (1C) - Компактное зарядное устройство GaN, поддерживает протоколы зарядки USB PD3.0, PD PPS, QC3.0 AFC

  • MOMAX Travel Adaptor Worldwide 70W GaN - PD 3.0, QC 3.0, 2USBA, 3USB C, 1AC. USA UK AUS EU

  • Spigen USB C Car Charger 75W - Dual USB Quick Charge PD PPS 3.0 45W + 30W

  • PD 65W Fast Charging Module - Supports PD3.1 QC3.0 PPS. Input DC8-30V, step-down (buck), output: UsbC (AliExpress)

​

⇧ to the table of contents ⇧
bottom of page
